Запчасти и комплектующие для приборов и устройств.

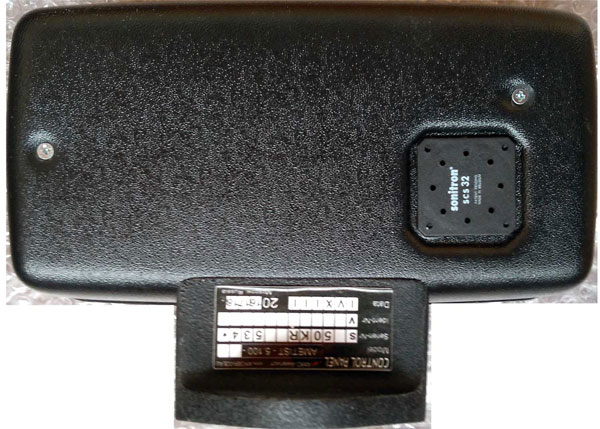

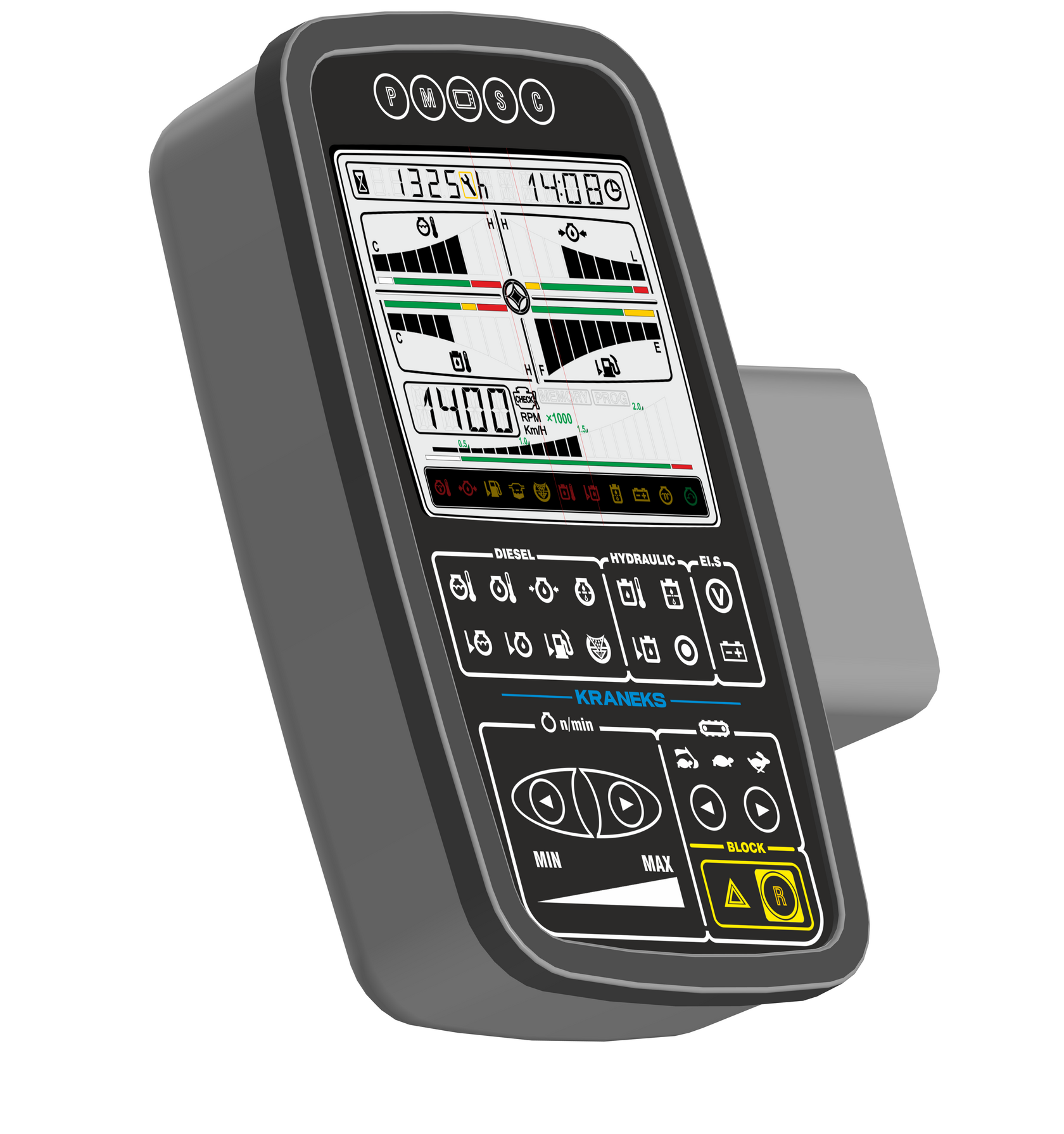

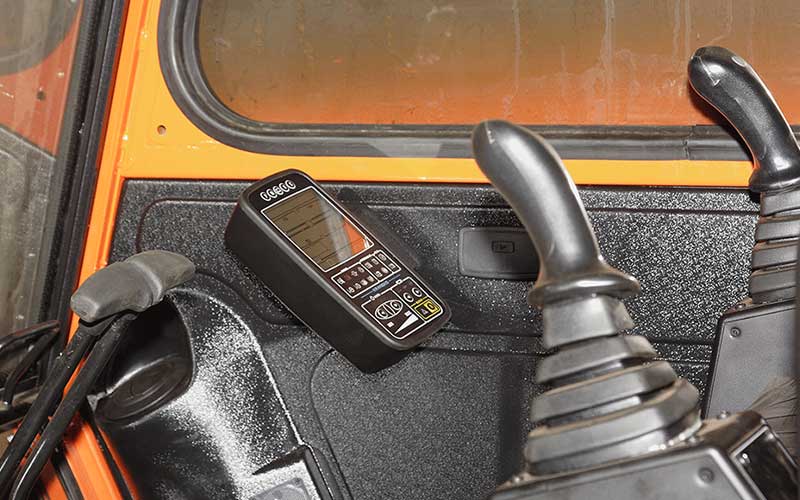

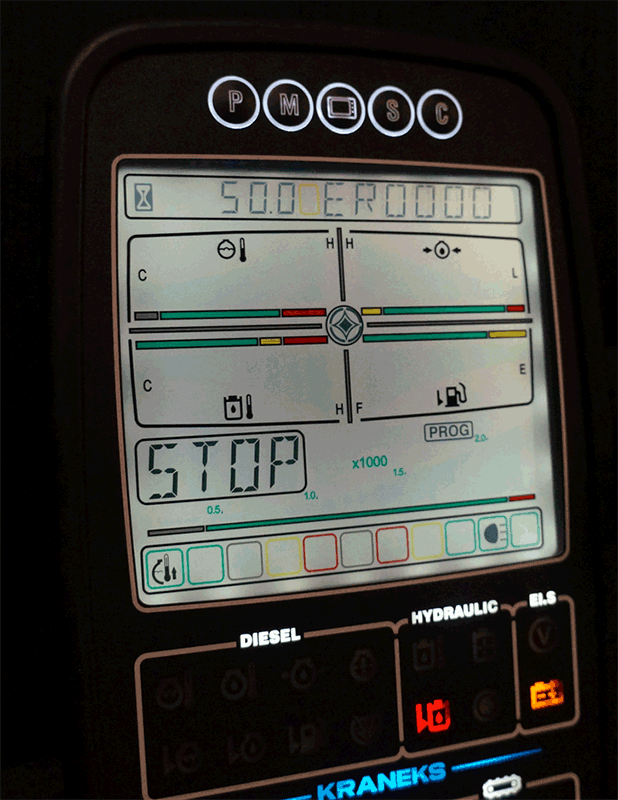

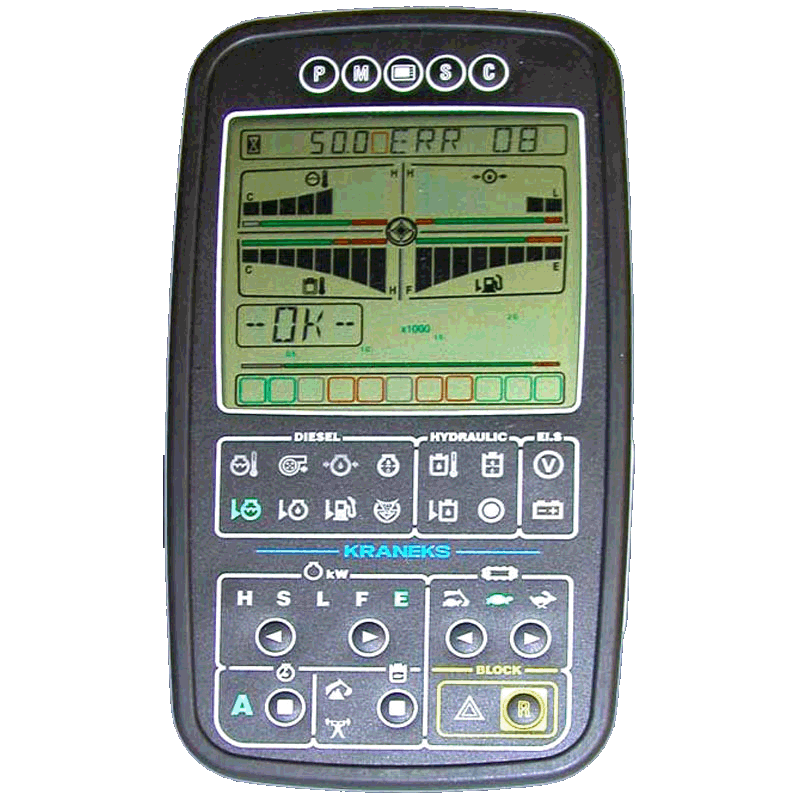

Пульт управления  является программируемым электронным изделием, предназначен для управления системами и узлами машин, для контроля их текущего состояния и отображения информации, для формирования команд управления оборудованием экскаватора, а так же для использования в качестве ведущего устройства с CAN интерфейсом.                                         Пульт управления осуществляет предпусковую и текущую диагностику состояния машины в целом и обеспечивает световую и звуковую сигнализацию при отклонении контрольных параметров от нормы, а так же выполняет функции регистрирующего устройства, в энергонезависимой памяти которого фиксируются данные об эксплуатации машины.                      Пульт управления рассчитан на работу по сигналам от имеющихся на машине управляющих устройств и контрольных датчиков .

Документация

Пульт управления  является программируемым электронным изделием, предназначен для управления системами и узлами машин, для контроля их текущего состояния и отображения информации, для формирования команд управления оборудованием экскаватора, а так же для использования в качестве ведущего устройства с CAN интерфейсом.                                         Пульт управления осуществляет предпусковую и текущую диагностику состояния машины в целом и обеспечивает световую и звуковую сигнализацию при отклонении контрольных параметров от нормы, а так же выполняет функции регистрирующего устройства, в энергонезависимой памяти которого фиксируются данные об эксплуатации машины.                      Пульт управления рассчитан на работу по сигналам от имеющихся на машине управляющих устройств и контрольных датчиков .

Документация

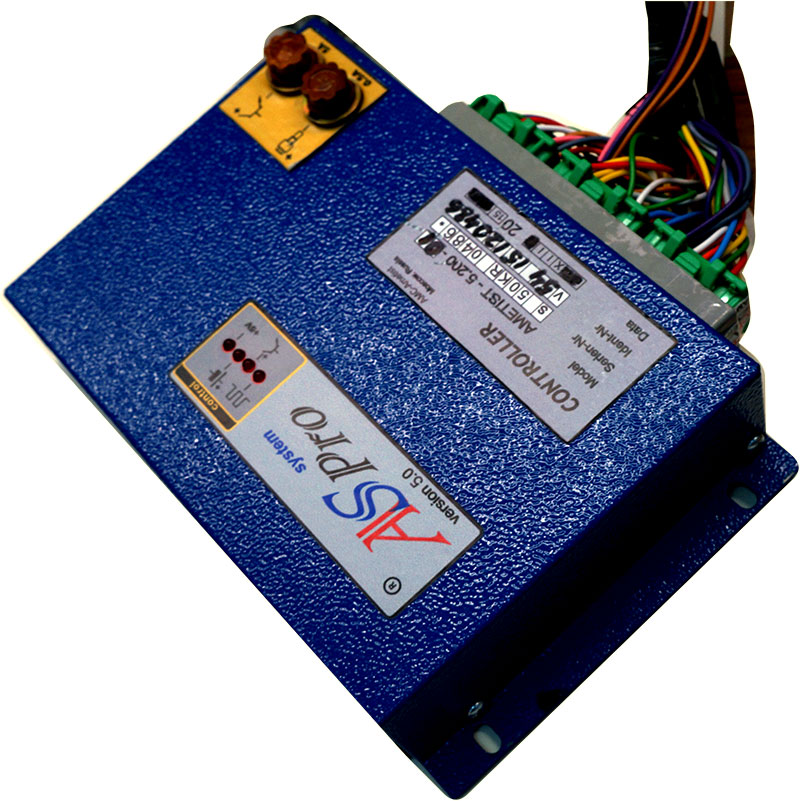

Блок контроллера предназначен для формирования алгоритма работы и управления системами и узлами машин, для контроля их текущего состояния и защиты их от нештатных ситуаций, а так же для использования в качестве ведомого устройства с CAN интерфейсом. Блок контроллера осуществляет предпусковую и текущую диагностику состояния машины, а так же выполняет функции регистрирующего устройства, в энергонезависимой памяти которого фиксируются данные об эксплуатации машины.
Блок контроллера рассчитан на работу по сигналам от имеющихся на машине управляющих устройств и контрольных датчиков.

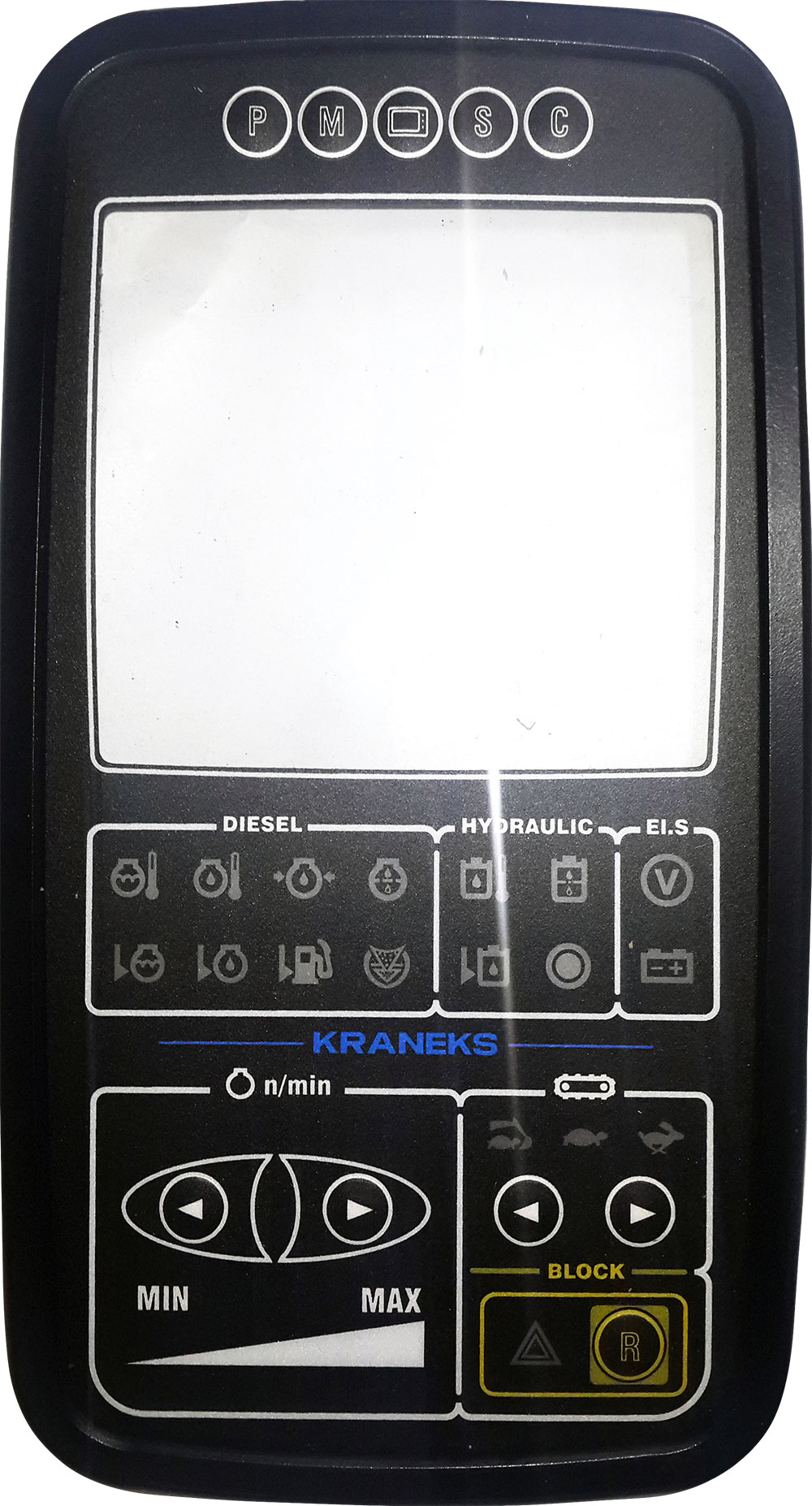

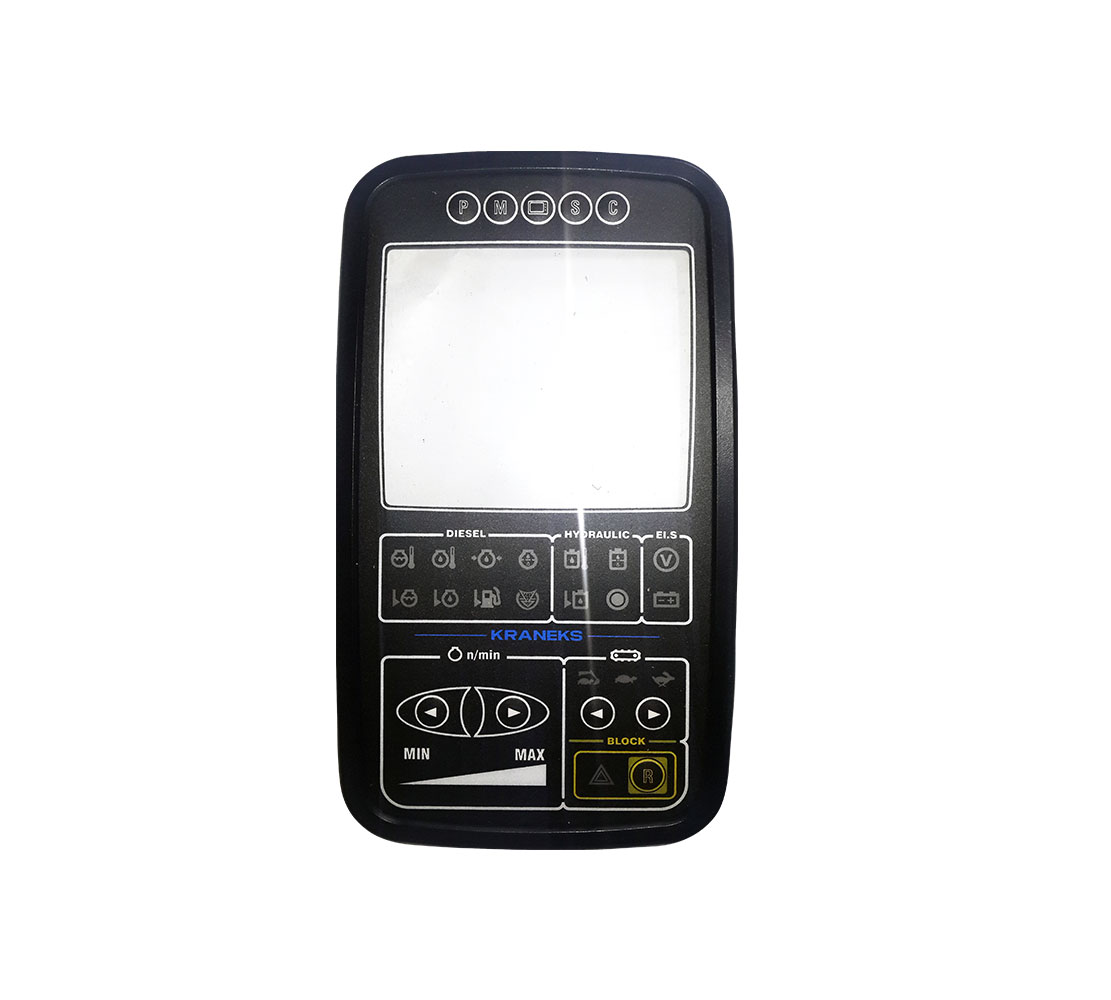

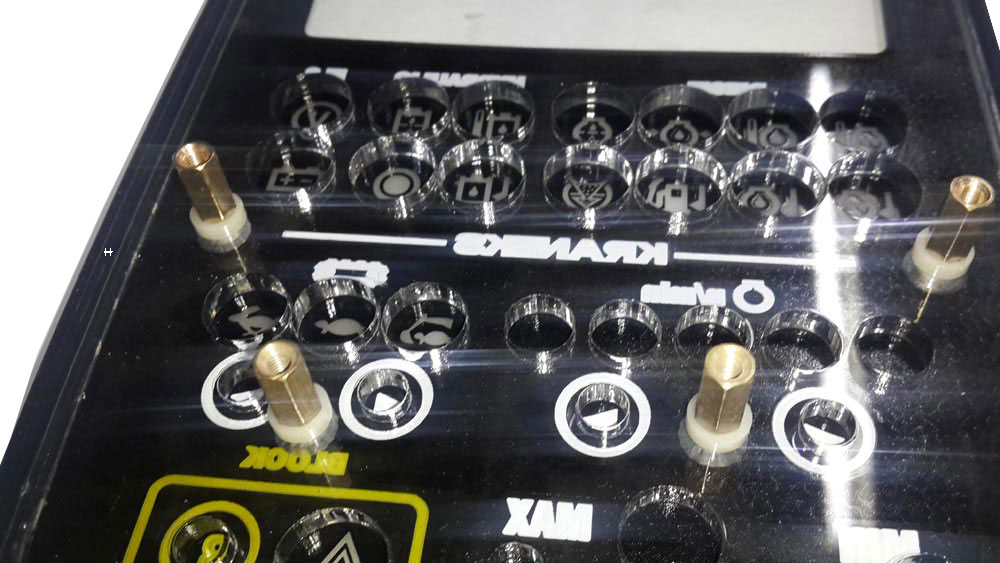

Лицевая панель для Пульта управления "Аметист 5.100.01" в сборе
Сборка:

• рамка лицевая

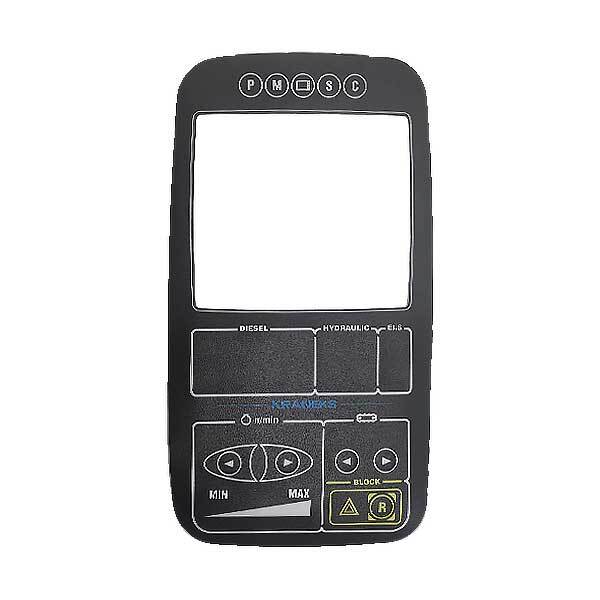

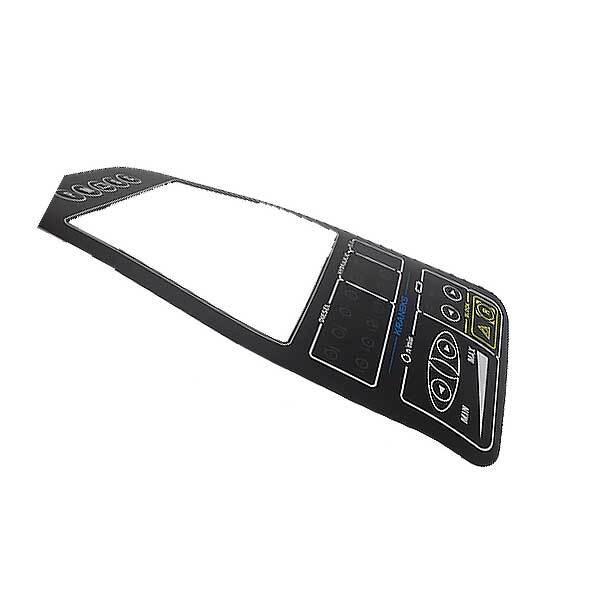

• накладка информационная
• фальш панель накладки информационной
• блоки тоннелей
• стойки монтажные

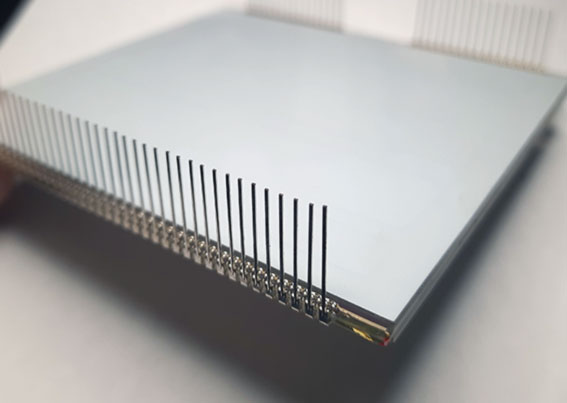

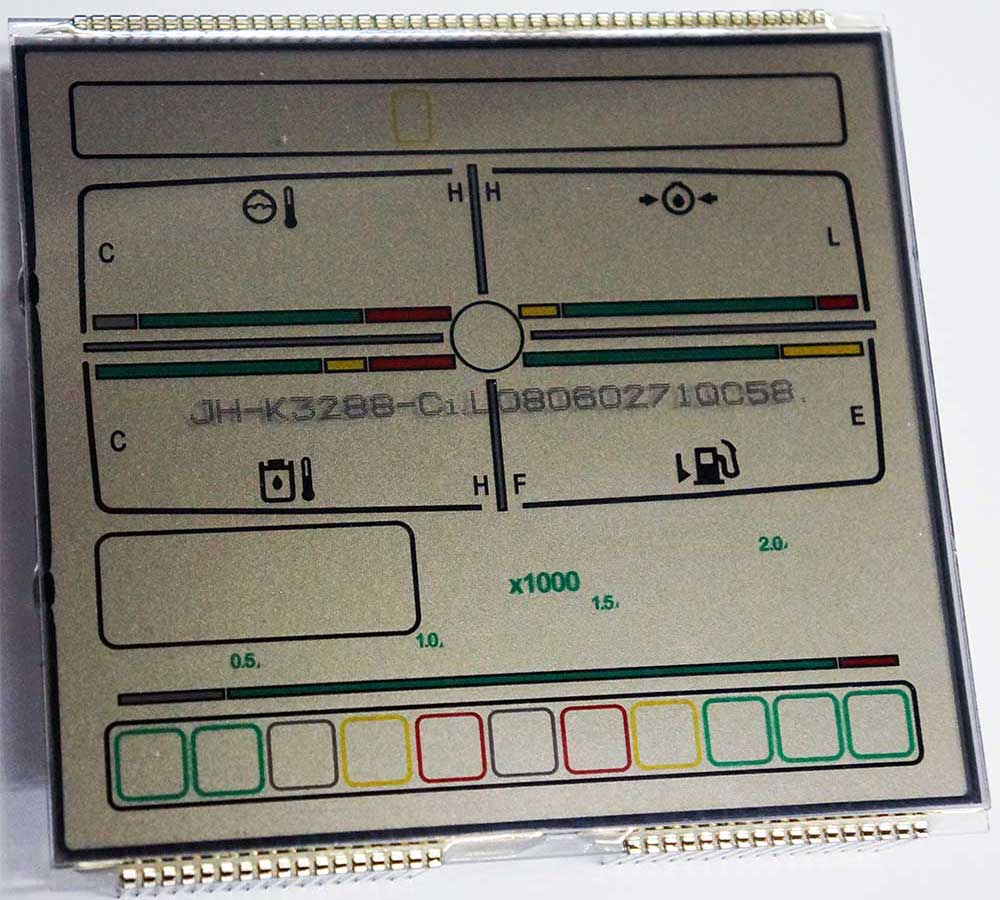

ЖК дисплей для установки в Пульты управления "Аметист 5.100.01 / 5.100.00"

для техники "Кранэкс" выпуска до 2008г

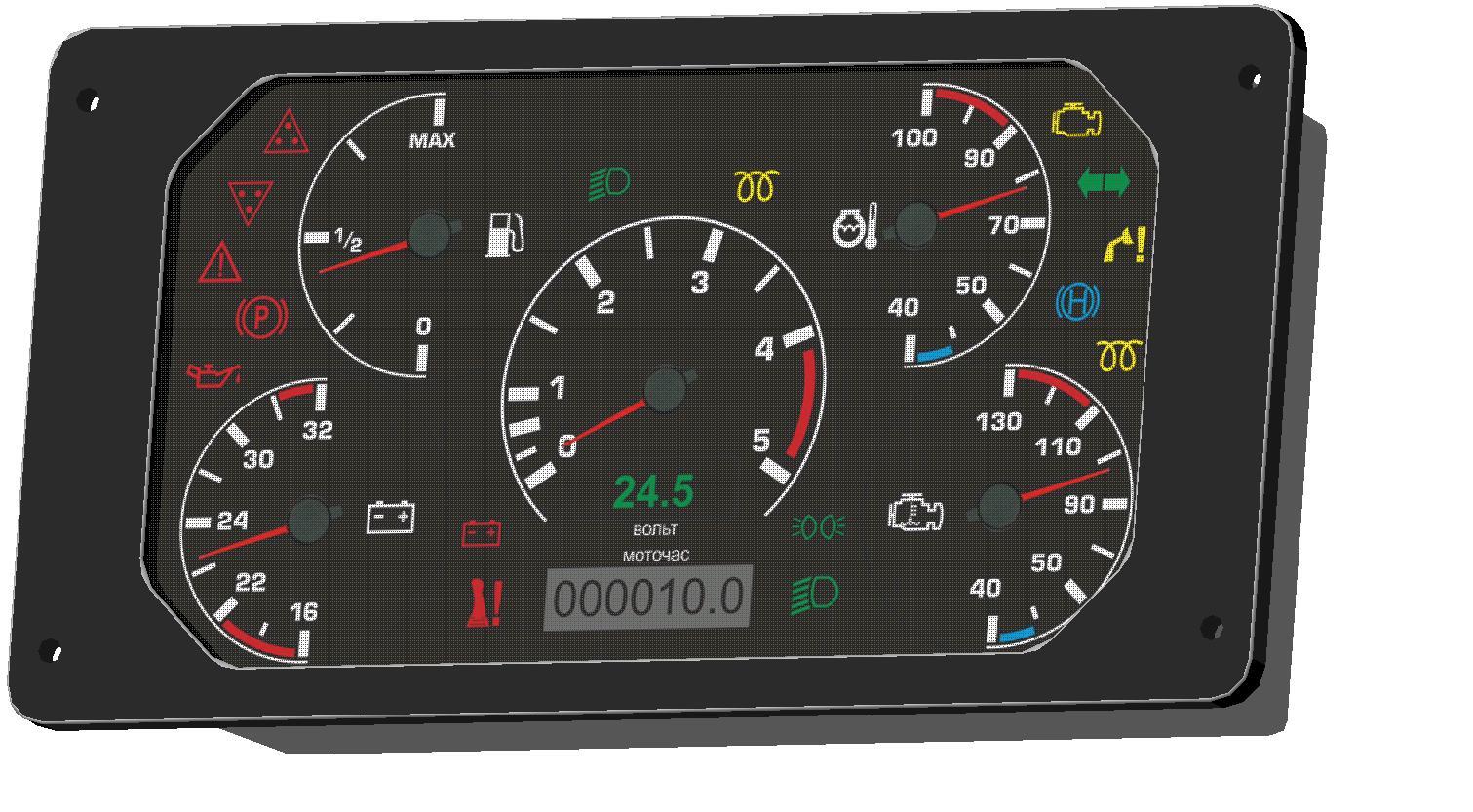

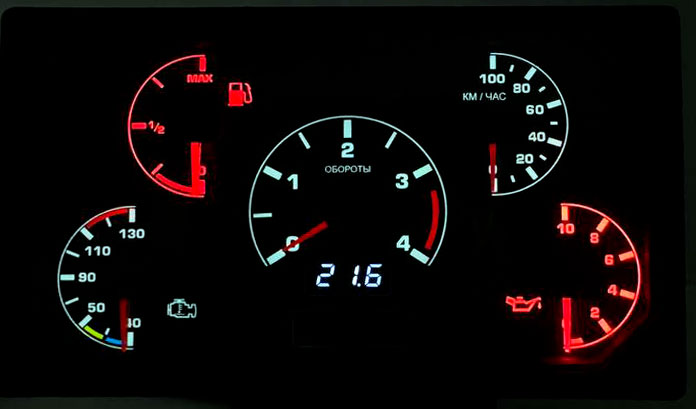

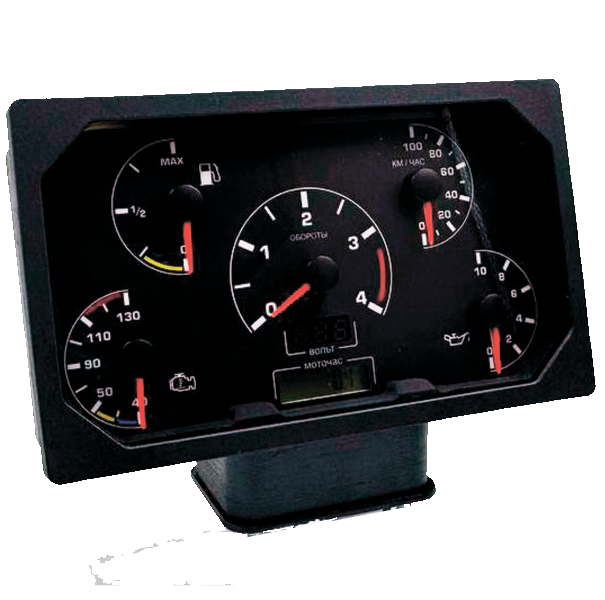

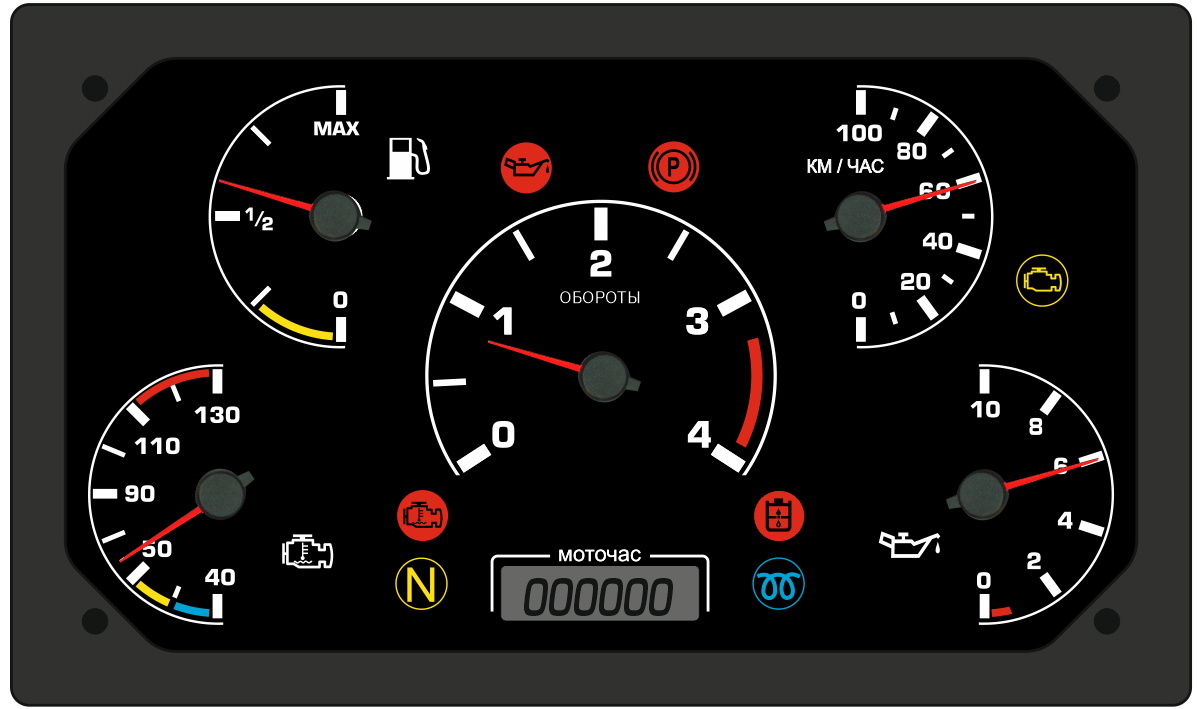

Панель контроля (далее ПК) AМС 16.400-03 (и ее модификации) является программируемым электронным изделием, предназначена для контроля текущего состояния оборудования машины и отображения информации.
ПК осуществляет текущую диагностику состояния машины в целом и обеспечивает световую сигнализацию при отклонении контрольных параметров от нормы.
ПК рассчитана на работу по сигналам от имеющихся на машине управляющих устройств и контрольных датчиков.

Документация

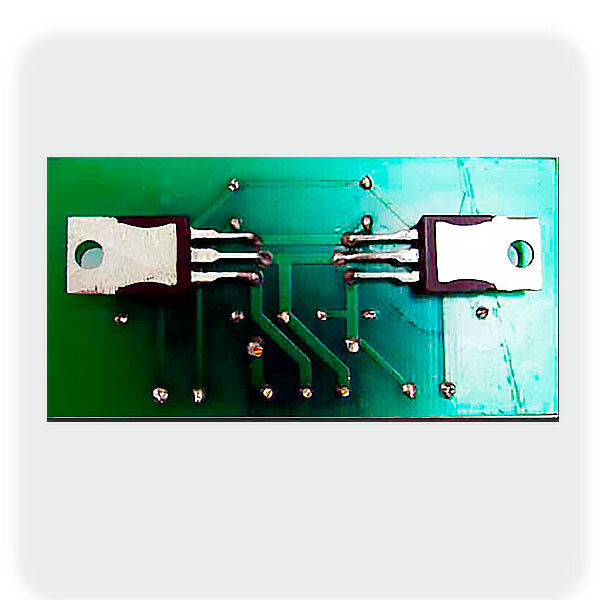

УК (картридж) "AМС 10.01" в сборе, программируется к каждой задачи. Устанавливается в Панель контроля AМС 16.400-03

Документация

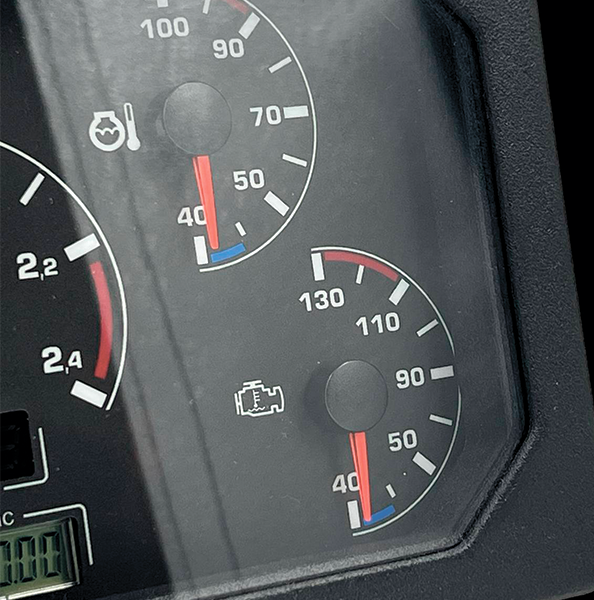

Панель контроля (далее ПК) AМС 16.400-03 (и ее модификации) является программируемым электронным изделием, предназначена для контроля текущего состояния оборудования машины и отображения информации.
ПК осуществляет текущую диагностику состояния машины в целом и обеспечивает световую сигнализацию при отклонении контрольных параметров от нормы.
ПК рассчитана на работу по сигналам от имеющихся на машине управляющих устройств и контрольных датчиков.

Документация

Панель контроля (далее ПК) AМС 16.400-03 (и ее модификации) является программируемым электронным изделием, предназначена для контроля текущего состояния оборудования машины и отображения информации.
ПК осуществляет текущую диагностику состояния машины в целом и обеспечивает световую сигнализацию при отклонении контрольных параметров от нормы.
ПК рассчитана на работу по сигналам от имеющихся на машине управляющих устройств и контрольных датчиков.

Документация

Панель контроля (далее ПК) AМС 16.400-03 (и ее модификации) является программируемым электронным изделием, предназначена для контроля текущего состояния оборудования машины и отображения информации.
ПК осуществляет текущую диагностику состояния машины в целом и обеспечивает световую сигнализацию при отклонении контрольных параметров от нормы.
ПК рассчитана на работу по сигналам от имеющихся на машине управляющих устройств и контрольных датчиков.

Документация

УК (картридж) "AМС 10.01" в сборе, программируется к каждой задачи. Устанавливается в ПК серии 05.14.хх

Документация

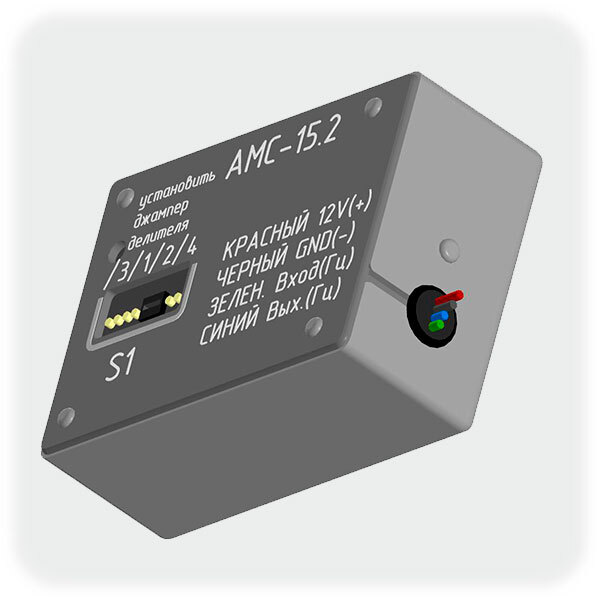

Преобразовывает вход. сигнал (Гц) в режиме уменьшения частоты на выходе.
Делитель дискретный 3/2/4
Корпус
Габариты (мм) 72 х 51 х 27

Разъем
Красный «+12»  - вход 10…14 V (цепь 15 зажигание «+»)
Черный «GND» - вход GND (цепь «-» АКБ)
Зеленый             -вход (Гц) (F вход – 0…1500 Гц)
Синий                 -выход (Гц) (F выход – мах ≤ 7000 Гц)

Вход сигнала
(F вход – 0...1500 Гц)

Выход сигнала.
(F выход – мах ≤ 7000 Гц)

«S1» - Джампер режима - Делитель сигнала (Гц) на /3, /1, /2, /4
Установить джампер в зависимости от задачи.

Документация

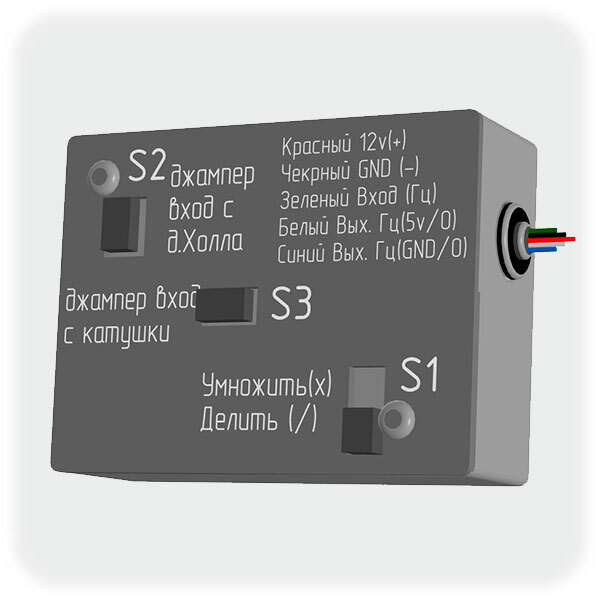

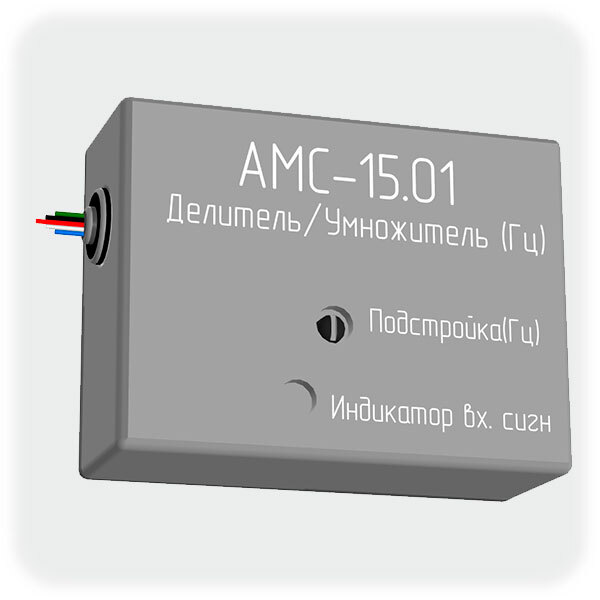

Корпус
Габариты (мм) 49 х 37 х 19

Разъем
Красный «+12»  - вход 10…14 V (цепь 15 зажигание «+»)
Черный  «GND» - вход GND (цепь «-» АКБ)
Зеленый             -вход (Гц) (F вход – 0…1500 Гц)
Белый                  - выход(Гц) (прерывание 5v/ 0) (F выход – мах ≤ 7000 Гц)
Синий                  -выход (Гц) (прерывание GND / 0) (F выход – мах ≤ 7000 Гц)

Вход сигнала
(F вход – 0...1500 Гц)

«S2» – U опор. = U б.с. (если сигнал с датчика ХОЛЛА – установить джампер)
«S3»  – чувствительность (если сигнал с катушки зажигания – установить джампер)

Выход сигнала.
(F выход – мах ≤ 7000 Гц)

«S1» - Джампер режима - Делитель / Умножитель сигнала (Гц)
« / »  - деление входного сигнала (установить джампер «S1» )
« х » - умножение входного сигнала (установить джампер «S1» )

выход «5V / 0» (Белый)   – активный сигнал с амплитудой 5В (F выход – мах ≤ 7000 Гц)
аналог выхода ГЕНЕРАТОРА прерывание «5V / 0»

выход «GND / 0» (Синий) - (прерывание 0В, F выход – мах ≤ 7000 Гц)
аналог входа с датчика ХОЛЛА прерывание «GND / 0»

Подстройка.

 Регулятор Выходного сигнала (кратность 1…4)

Документация

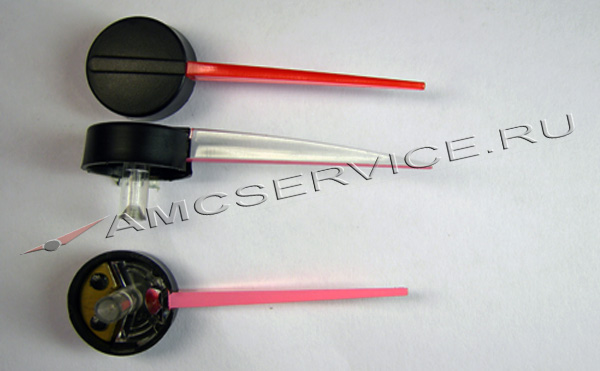

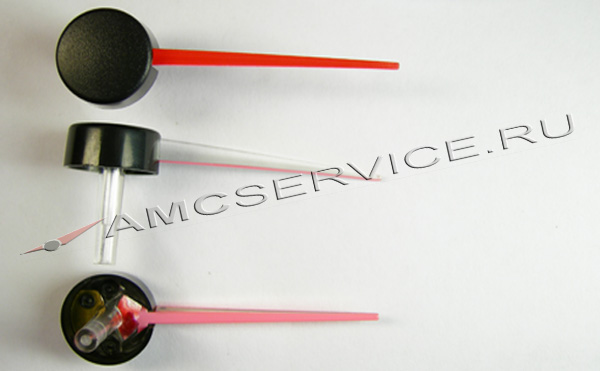

Цвет красный.

Длина общая 21 мм.

Ø корпуса 10 мм

Документация

Цвет красный.

Длина общая 24 мм.

Ø корпуса 10 мм

Документация

Цвет красный.

Длина общая 39 мм.

Ø корпуса 10 мм

Документация

Цвет красный.

Длина общая 41 мм.

Ø корпуса 10 мм

Документация

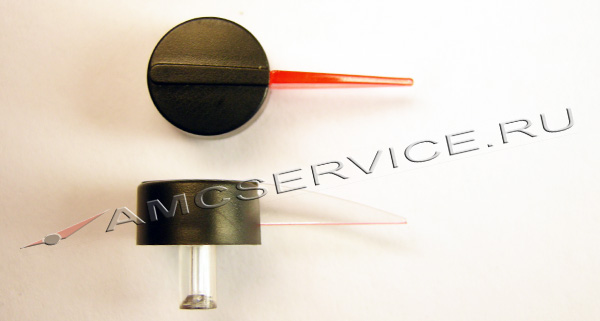

Вылет оси 21 мм.

Ø оси 10 мм

Ø корпуса 10 мм

Документация
